引言：隨著人們對加工中心效率和精度的要求越來越高，加上數控機床的日益普及，對刀具預調儀的要求也越來越高。本文主要介紹刀具預調儀的作用，以及刀具預調儀的現狀。

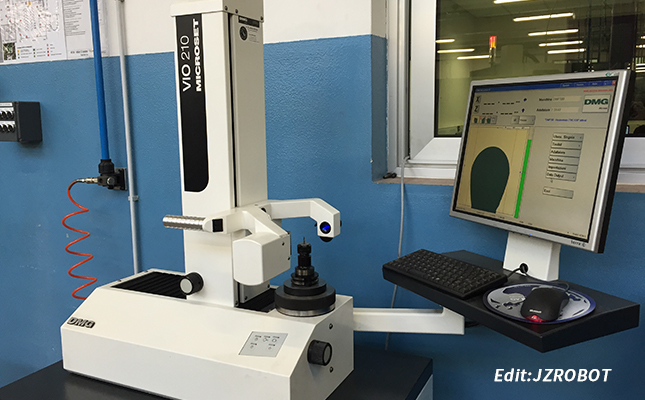

刀具預調儀即刀具預調測量儀，又稱對刀儀，是一種可預先調整和測量刀尖直徑、裝夾長度，并能將刀具數據輸入加工中心NC程序的測量裝置。隨著裝有多刀自動換刀裝置的NC機床的普及使用，高精度、高效率刀具預調儀的市場正在持續擴大。

刀具預調測量儀主要用于檢測數控機床、加工中心、柔性制造單元上所使用的鏜、銑類刀具切削刃的X/Z坐標數據，也能用于檢查刀尖的角度、圓角、刃口形狀及多刃刀具的跳動等參數。它是為簡化刀具預調和測量而專門設計的，該儀器的使用可減少機床的試切次數，縮短輔助時間，保證加工質量，并使刀具管理現代化。

刀具預調儀的作用

刀具預調測量儀就是為簡化刀具預調和刀具測量而專門設計的。這種儀器克服了機上測量的缺點，大大提高了刀具預調和測量的速度。對于大多數刀具組合來說，平均每把刀具可節省3分鐘。對于鏜刀來說，每把可節省8分鐘。標準的刀具預調儀比加工中心價格便宜得多，所以其工時費用較低。

設計合理的刀具預調儀簡化了刀具的預調過程，操作者可將儀器定位于刀具的名義尺寸處，然后將刀尖調整到位操作者可觸及調整螺絲也是設計合理的一種體現。

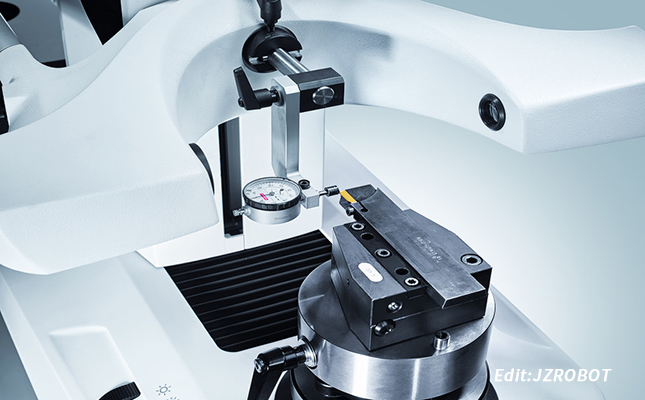

刀具預調儀使得刀具的檢查變得十分簡單。刀具的跳動可容易地檢查出來，如果需要還可進行調整。鉆頭鉆尖的圓跳動也很容易檢查出來。刀具預調儀配備有光學投影儀，可用來檢查刀具的切削刃。刀片上的崩刃或切屑瘤可以清楚地看出來，使操作者能夠及時更換刀片，避免不良的加工后果。

刀具預調儀的現狀

1、外觀

國內很多刀具預調儀的外殼粗糙，顏色多為暗沉的藍色、紅色，給人以笨重感，并且看上去沒有檔次。要提高儀器的檔次，外觀的改善是關鍵。

2、結構

刀具預調儀的結構很大程度上決定了其測量精度，因此，國產刀具預調儀的精度與國外產品相差很大，其根本原因在于結構的設計上就有很大的差距。

3、軟件

軟件是系統的核心，國內外產品在軟件方面的差距特別大。現階段，國內軟件可以實現數據、圖像的讀入，并進行數據處理、顯示、存儲、管理等，但還是存在功能單一、很多功能不完善等特點。

4、控制系統

國內外大部分的刀具預調儀都采用電子按鍵，采用氣動控制主軸的徑向和軸向鎖緊，采用手動測量功能，通過兩個電子手輪分別控制測量架在X/Z方向上的微調。如今，國外已經具有完全自動化的對刀儀，儀器可以完成自動測量、自動定位、自動捕捉、自動聚焦、全自動測量，完全自動化也是刀具預調儀未來的發展方向。

通過文中介紹，我們知道刀具預調測量儀就是為簡化刀具預調和刀具測量而專門設計的，它使得刀具的檢查變得十分簡單。并通過國內外產品在外形、結構、軟件、控制系統上的對比，指出了國產刀具預調儀在很多方面的不足，為今后新產品的開發提供參考。更多刀具預調儀的知識和應用，請關注我們的公眾號吧。
