引言：分度盤是機床中較為常用的附件之一，本文主要介紹分度盤是如何分類的，以及分度盤的使用方法。

分度盤是將工件夾持在卡盤上或兩頂尖間，并使其旋轉、分度和定位的機床附件，多用于自動化設備中。

分度盤按其傳動、分度形式可分為蝸桿副分度盤、度盤分度盤、孔盤分度盤、槽盤分度盤、端齒盤分度盤和其它分度盤(包括電感分度盤和光柵分度盤)。按其功能可分為萬能分度盤、半萬能分度盤、等分分度盤。按其結構形式又有立臥分度盤、可傾分度盤、懸梁分度盤。分度盤作為通用型機床附件其結構主要由夾持部分、分度定位部分、傳動部分組成。分度盤主要用于銑床，也常用于鉆床和平面磨床，還可放置在平臺上供鉗工劃線用。

分度盤如何分類

目前在行業中應用的分度盤基本上可以分為三大類，分別是通用型、光學型和數控型。通用型分度盤是應用最廣泛的，其中還細分為萬能分度盤、半萬能分度盤和等分分度盤；光學分度盤廣泛應用于機械加工和測量中；數控分度盤廣泛適用于銑床、鉆床及加工中心。

1、通用型

按分度方法和功能可分為3種：

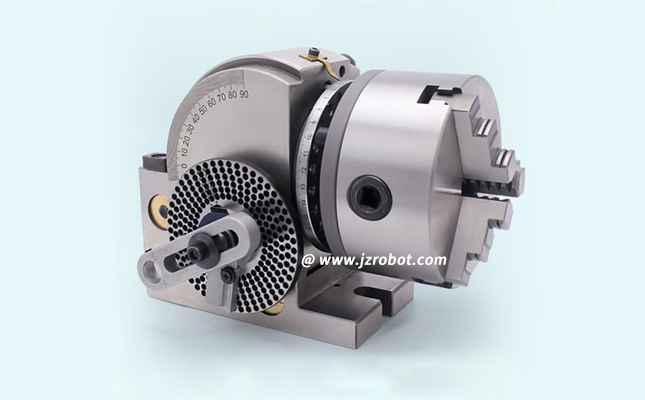

①萬能分度盤：用途最為廣泛。主軸可在水平和垂直方向間傾斜任意角度。分度機構由分度盤和傳動比為1：40的蝸桿-蝸輪副(見蝸桿傳動)組成，分度盤上有多圈不同等分的定位孔。轉動與蝸桿相連的手柄將定位銷插入選定的定位孔內，即可實現分度。當分度盤上的等分孔數不能滿足分度要求時，可通過蝸輪與主軸之間的交換齒輪改變傳動比，擴大分度范圍。在銑床上可將萬能分度盤的交換齒輪與銑床工作臺的進給絲杠相聯接，使工件的軸向進給與回轉運動相組合，按一定導程銑削出螺旋溝槽。

②半萬能分度盤：結構與萬能分度盤基本相同，但不帶交換齒輪機構，只能用分度盤直接分度，不能與銑床工作臺聯動。

③等分分度盤：一般采用具有24個槽或孔的等分盤，直接實現2、3、4、6、8、12、24等分的分度，有臥式、立式和立臥式3種。立臥式的底座帶有兩個互相垂直的安裝面，主軸可以處于水平或垂直位置。通用分度盤的分度精度一般為60。

2、光學型

主軸上裝有精密的玻璃刻度盤或圓光柵，通過光學或光電系統進行細分、放大，再由目鏡、光屏或數顯裝置讀出角度值。分度精度可達1，光學分度盤用于精密加工和角度計量。

3、數控型

數控分度盤采用AC或DC伺服器馬達驅動，復節距蝸桿蝸輪組機構傳動，使用油壓環抱式鎖緊裝置，再加上扎實的剛性密封結構。數控分度盤廣泛適用于銑床、鉆床及加工中心。配合工作母機四軸操作介面，可作同動四軸加工。數控分度盤與火花機結合，可使用于腳踏車及汽車輪胎模具加工。數控分度盤亦可配合DC/AC單軸伺服控制器，連結至M-訊號，作等分割加工。

分度盤使用方法

在了解分度盤的分類之后，我們還需要了解分度盤的使用方法，才算真正將分度盤的知識做了比較全面的了解。

1、直接分度

當分度精度要求較低時，擺動分度手柄，根據本體上的刻度和主軸刻度環直接讀數進行分度。分度前須將分度盤軸套鎖緊螺釘鎖緊。

2、角度分度

當分度精度要求較低時，也可利用分度手輪上的可轉動的分度刻度環和分度游標環來實現分度。分度刻度環每旋轉一周分度值為9，刻度環每一小格讀數為1，分度游標環刻度一小格讀數為10。

3、簡單分度

簡單分度是最常用的分度方法。它利用分度盤上不同的孔數和定位銷通過計算來實現工件所需的分度數。

4、差動分度

差動分度時應將分度盤剎緊手柄與分段盤脫開在主軸后錐孔上插上心軸。在心軸上裝上交換齒輪通過掛輪上的交換齒輪與掛輪軸聯系在一起。當轉動分度手柄帶動主軸旋轉時就會通過主軸后端心軸交換齒輪使掛輪軸轉動從而帶動分度盤產生轉動來補償工件所需等分與假定等分在角度上的差值。

通過文中對分盤分類以及使用方法的介紹，相信大家對于分度盤已經有了進一步的了解。平時在機床上使用分度盤的時候，就更加得心應手了。了解分度盤的分類知識，同時掌握分度盤的使用方法，這樣才能更好地使用分度盤。更多分度盤的知識和應用，請關注我們的文章更新吧。
