引言：PLC編程入門需要掌握的知識點較多，本文主要從PLC編程原則、PLC編程語言、PLC常用指令、PLC編程方法、PLC編程舉例等方面來介紹PLC的基礎知識點。

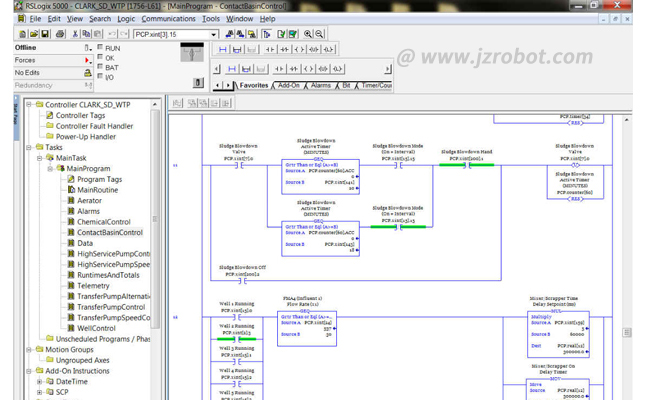

PLC編程是一種數字運算操作的電子系統，專為在工業環境下應用而設計。梯形圖(LAD)是PLC編程的最佳可視化語言，它看起來非常類似于繼電器電路圖，因此如果你對繼電器控制和電子電路有所了解的話，那么學起來會非常容易。

梯形圖是為電氣工程師發明的，它是一種圖形化的編程語言，這意味著編程的過程不是采用文本，而是組合各種不同的圖形符號，由于目標用戶是電氣工程師，因此采用的符號非常類似于電路符號，以便于電氣工程師理解。

PLC編程原則

1、梯形圖的每一邏輯行(梯級)均起始于左母線，然后是中間接點，終止于右母線。各種元件的線圈接于右母線一邊；任何觸點不能放在線圈的右邊與右母線相連；線圈一般也不允許直接與左母線相連。

2、編制梯形圖時，應盡量按“從左到右、自上而下”的執行程序的順序，并易于編寫指令語句表。在梯形圖中應避免將觸點畫在垂直線上，這種橋式梯形圖無法用指令語句編程，應改畫成能夠編程的形式。

3、不允許幾條并聯支路同時運行。當PLC處于運行狀態時，PLC就開始按照梯形圖符號排列的先后順序(從上到下，從左到右)逐一進行處理，PLC對梯形圖是按掃描方式順序執行，因此不存在幾條并列支路同時動作的因素，所以在設計上可減少許多約束關系的聯鎖電路，從而使程序簡單化。

PLC編程語言

1、邏輯語言

邏輯功能圖表達方式基本上沿用了數字邏輯電路的與、或、非門電路的邏輯語言來描述，用邏輯框圖形式表示。對每一種功能都使用一個運算方塊，其運算功能則由方塊內外的符號確定。

2、梯形圖

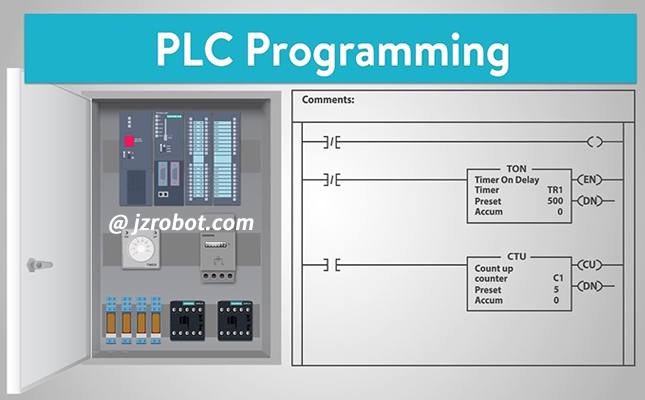

PLC梯形圖圖形符號借助于繼電器接觸器的常開觸頭、常閉觸頭、按鈕、線圈以及它們的串聯、并聯的術語和符號，兩者對照，則直觀明了。和電路圖一樣，在繪制梯形圖之前首先熟悉繪制梯形圖的有關符號。

3、語句表

語句表形式是使用助記符來編制PLC程序的語言，表示程序的各種功能。語句表類似于計算機的匯編語言，但比匯編語言容易得多。每一條指令都包含操作碼和操作數兩個部分，操作數一般由標志符合地址碼組成。

PLC編程舉例

例：用PLC對工業機械手的定位控制

工業機械手是采用步進順序器分步控制的，首先介紹步進順序控制器。

1、步進順序控制器

步進順序器(SS)能夠按順序逐一啟動后續的7個內部繼電器線圈(ST)，組成一個步進順序器。當?shù)谝粋€(gè)標有(SS)的內部繼電器得電后，使隨后的7個線圈均處于釋放狀態。隨后當其后一個標有(ST)的內部繼電器得電時，這組步進順序器帶的其他繼電器均釋放，通電順序必定是由小至大，逐一輪流。因此，步進順序器是把連續的幾個內部繼電器組合起來，協調行動。

2、工業機械手定位控制電路

若有一個帶有紅、綠、藍三種顏色油漆噴槍的機械手在一條有4個工位的通道中移動。機械手能噴出三種顏色，在四工位要噴刷四段顏色。每個工位的交界處都設置一個位置傳感器，此外，在起點及終點也各設一個位置傳感器，總共5個位置傳感器。

工業機械手由X0位置傳感器啟動控制。紅色噴槍由輸出點Y2控制，綠色噴槍及藍色噴槍分別由Y3及Y4控制。R0~R5組成一組步進順序器。輸出點YO控制機械手前進，Y1控制機械手返回。

文中我們已經介紹了PLC編程入門中的PLC編程原則、PLC編程語言以及PLC編程舉例的內容，前面我們還提到的PLC常用指令和PLC編程方法的知識點，我們將在下一篇文章中介紹。想要了解更多關于PLC編程的知識和應用，就請關注我們的網站更新吧。
